Stereofotografie - Die Ausrüstung

Für die Stereofotografie benötigt man zwei identische Kameras, die miteinander gekoppelt werden können. Ich nutze dafür zwei Canon EOS 1000D. Zur Kopplung benötigt man ein Stereokabel mit 2,5mm-Stereo-Steckern. Eine Erklärung anhand einer Canon EOS wird hier erklärt.

Schwierig ist die exakte Ausrichtung der beiden Kameras. Wie man die Kameras im Hochformat verbinden kann können Sie unter Stereoskopie - Bau der 6. Digitalen Stereokamera aus 2x Canon EOS 350D nachlesen. Im Querformat besteht das Problem dass es im Handel keine geeignete Schiene gibt um die exakte Ausrichtung zu gewährleisten. Daher hilft nur ein Selbstbau. Damit erreicht man eine minimale Basis von 9cm. Natürlich benötigen beide Kameras identische Objektive. Für Panoramaaufnahmen schraubt man die Fotoschiene einfach von der Platte, setzt die Kameras auf die Fotoschiene und kann somit Panoramagerecht in die Breite gehen. Passende Weitwinkelobjektive (10-22mm) wären hilfreich.

Klicken Sie auf ein Bild um es anzuschauen.



Was wir benötigen:

1. Eine Mehrschichtplatte mit 5 mm Dicke (Höhe). Abmessungen (HxBxT in mm): 5x270x120
2. Eine Aluminiumplatte mit 2 mm Dicke (Höhe). Abmessungen (HxBxT in mm): 2x270x130
3. Zwei Einschlagmuttern 5 mm Durchmesser
4. Zwei Schrauben mit Unterlegscheibe 5 mm Durchmesser und 15mm Länge.
5. 6 bis 8 Holzdübel. Diese dienen als Anschlag und sollen die Kamera gegen Verdrehen schützen. Die Dübel sollten exakt an der Kamera anstehen.
6. Eine farbige Zierfolie(selbstklebend). Diese sollte farblich zur Kamera passen.
7. Eine Fotoschiene wie z.B. Quenox/Fotomate LP-02 Makro-Einstellschlitten
8. Spezialkleber zum Verkleben von Mehrschichtplatte und Aluminiumplatte.
9. Eine Libelle (Wasserwaage).


A: Zuerst entfernen wir die Standard-Schrauben von der Fotoschiene. Diese beiden Schrauben werden später zum Anschrauben der Kameras genutzt.
B: Nun schneiden wir die Mehrschichtplatte zurecht.
C: Dann kommt die Aluminiumplatt. Diese ist in der Tiefe jeweils um 5 mm tiefer, diese "Enden" werden über die Mehrschichtplatte gebogen. Die Aluminiumplatte sollte von einem Spengler sauber mit dem Schlagmesser zugeschnitten und gebogen werden, da der Zuschnitt damit sauberer wird. Das Zurechtschneiden mit einer Blechschere sollte vermieden werden.
D: Nun wird die rechte Kamera vorn an der Mehrschichtplatte angelegt und die Maße sauber angezeichnet. Wir bohren dann drei Löcher. Zwei für die Holzdübel (siehe Punkt 5) und eines für die Kamera-Schraube.
E: Nun stecken wir die Dübel ein und schrauben die Kamera fest. Stecken ein Kabel in die Buchse für die Fernbedienung.
F: Nun setzen wir das Objektiv für die linke Kamera auf die selbe. Die linke Kamera setzen wir jetzt so an dass das Objektiv am Stecker ansteht. Die Kamera so ausrichten dass sie gerade steht.
G: Nun zeichnen wir die Maße für die linke Kamera auf.
H: Wir bohren fünf Löcher. Eines für die Kamera-Schraube. Vier Löcher für die Holzdübel (siehe Punkt 5). Ein Holzdübel links, einer rechts und zwei hinten.
I: Nun werden Kamera(s) und Dübel entfernt.

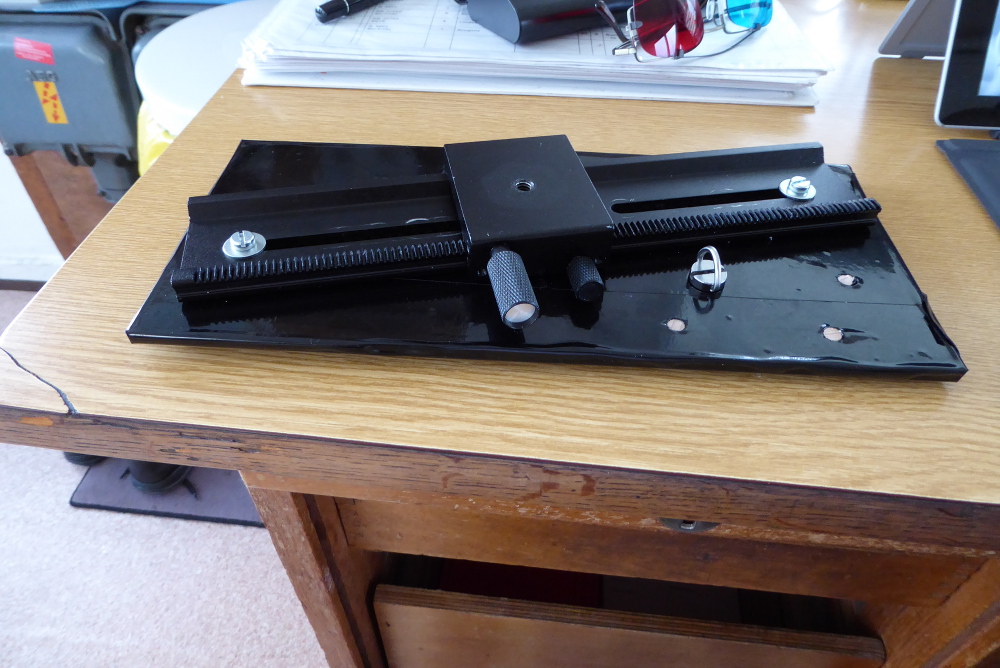

J: Die Fotoschiene schräg auf die Mehrschichtplatte setzen und die Bohrlöcher vorzeichnen.
K: Nun die Löcher für die Fotoschiene bohren (6,5 mm Bohrlöcher. Oder die Größe die angegeben ist). Dann die Einschlagmuttern von oben einschlagen. Unten abstehendes sauber abflexen/abschleifen.
L: Nun die Fotoschiene mit den beiden Schrauben (siehe Punkt 4) anschrauben. Das Überstehende der Schrauben sauber abflexen. Dann die Fotoschiene entfernen.
M: Jetzt werden Mehrschichtplatte und Aluminiumplatte miteinander verklebt.

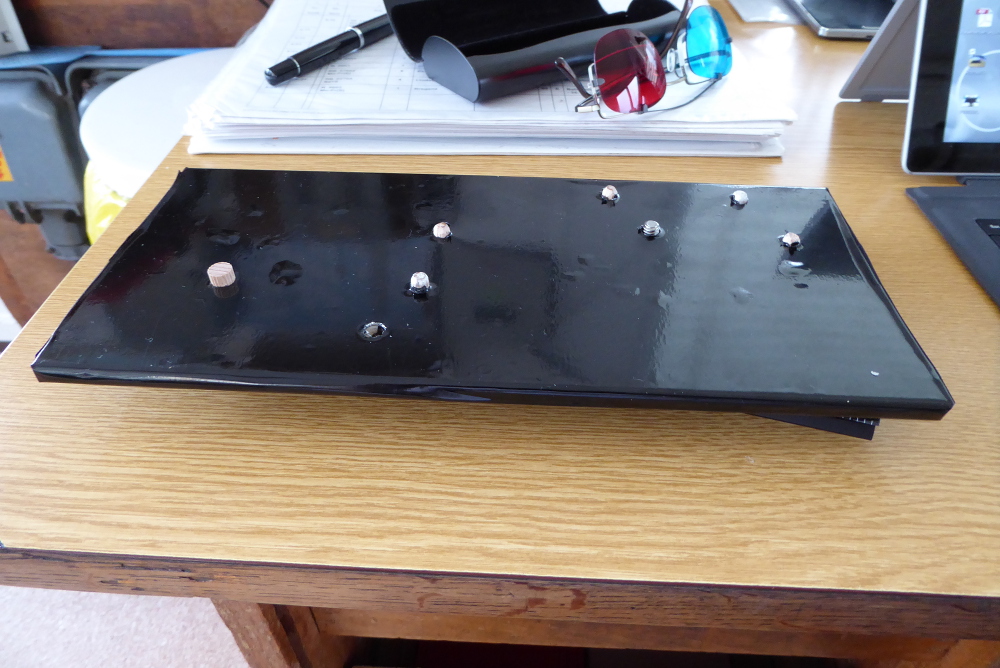

O: Nach dem Trocknen bohren wir die Löcher in die Aluminiumplatte.
P: Zum Schluß wird die Zierfolie aufgeklebt.
Q: Nun noch die Libelle an einer geeigneten Stelle aufkleben.

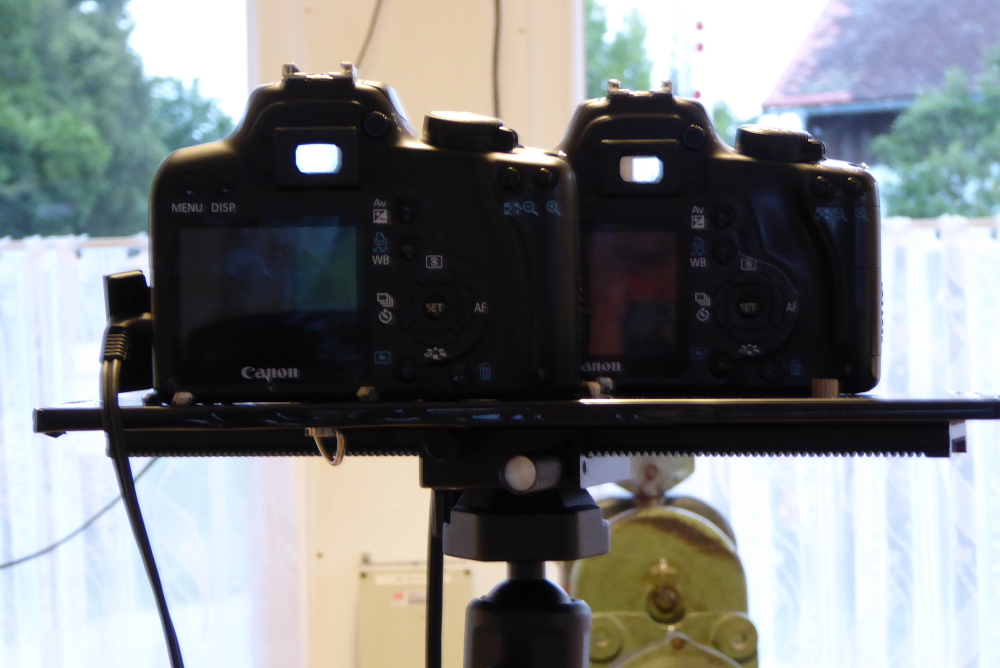

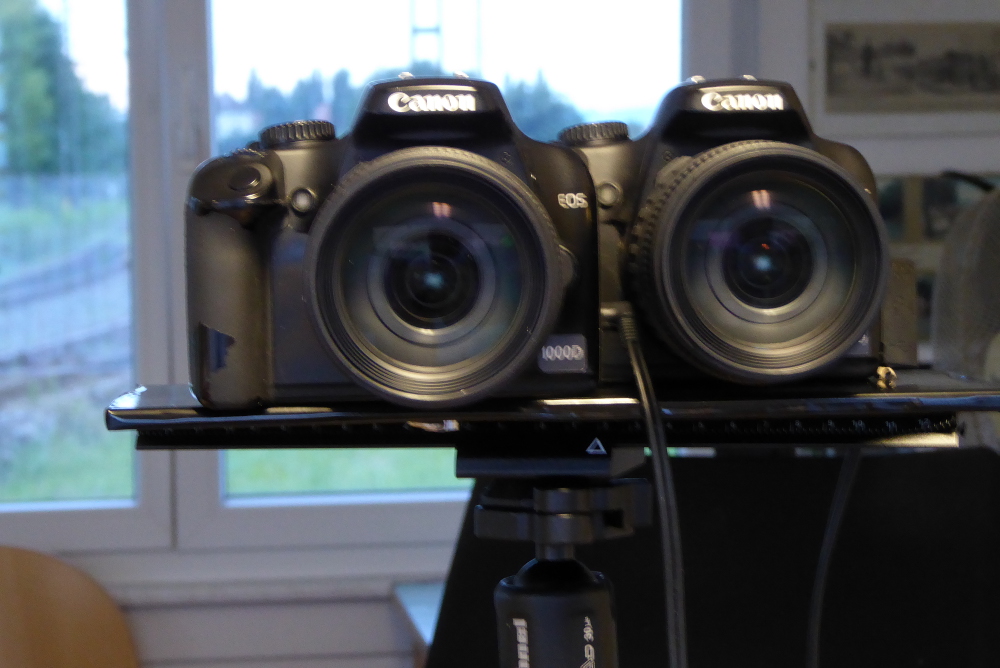

Am Ende sollte es so aussehen wie auf den Bildern.
